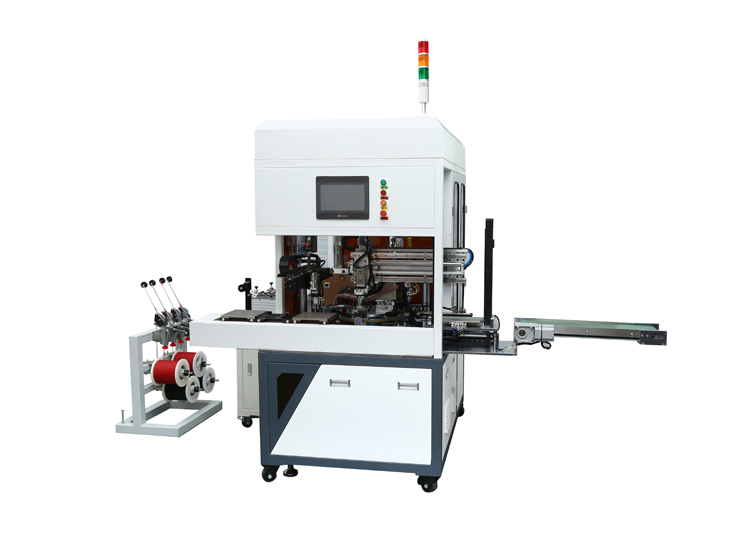

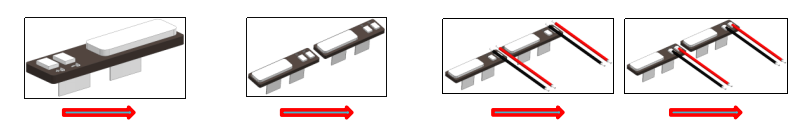

本设备为芯线处理焊接自动机,主要通过机构实现PCB板供料、线材一体处理(送线、裁切、剥线、沾锡)、自动装线、HOTBAR机焊接、产品收集等系列功能。
设备参数:
设备使用电源:220V AM
主要组成机构:加工件、SMC气缸、HIWIN导轨、MISUMI标准件
环境级别达到100万级;
设备操作控制为:人机界面控制
气压范围:0.5-0.8MPa
设备尺寸:1300*1100*1700mm
机台固定方式:机台由脚杯支撑固定,通过脚轮来移动
产能:UPH: 6s/2个,实际生产良率可达到99%以上。
